PRZEWODY WENTYLACYJNE, ODDYMIAJĄCE I KLIMATYZACYJNE
Ogniochronne zabezpieczenia przewodów wentylacyjnych i oddymiających
Wymagania przeciwpożarowe odnośnie przewodów wentylacyjnych dotyczą zarówno stopnia palności zastosowanych materiałów budowlanych, jak również odporności ogniowej tych przewodów jako elementu budowlanego. Tylko przy użyciu odpowiednio zaklasyfikowanych materiałów i elementów zmniejszone będzie ryzyko rozprzestrzeniania pożaru na inne kondygnacje, strefy pożarowe czy drogi ewakuacyjne.
Zwykłe przewody wentylacyjne z blachy stalowej nie spełniają wymagań ochrony przeciwpożarowej, ponieważ w wysokiej temperaturze nagrzewają się i deformują do tego stopnia, że umożliwiają rozprzestrzenianie się ognia i dymu. Rozróżniamy dwa rodzaje ochrony przewodów wentylacyjnych wg systemu PROMADUCT®-500: ogniochronna obudowa istniejących kanałów z blachy stalowej przy użyciu płyt PROMATECT®lub wykonanie samonośnych kanałów również z płyt PROMATECT®.
Istniejące kanały stalowe należy chronić w przypadku gdy zmiana sposobu użytkowania obiektu lub jego części powoduje dodatkowe wymagania przeciwpożarowe. Bardziej ekonomicznym rozwiązaniem jest zastosowanie samodzielnych przewodów wentylacyjnych w systemie PROMADUCT®- 500, co daje następujące korzyści:
- kanał z blachy stalowej nie jest wymagany
- odporność na wilgoć
- stabilność konstrukcji
- niewielka grubość ścianki kanału : 25 - 50 mm
- łatwość połączenia na wkręty, zszywki lub gwoździe
- możliwość prefabrykacji
- niewielki ciężar - gładka powierzchnia wewnętrzna

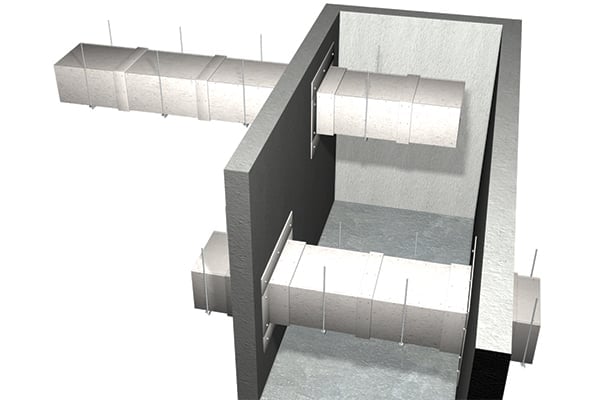

Przewody wentylacyjne z płyt PROMATECT®mogą być zastosowane również jako elementy oddymiającej wentylacji pożarowej, zadaniem której jest odprowadzenie dymów i gazów pożarowych z dróg ewakuacji i klatek schodowych.
System PROMADUCT®-500, okładzina stalowego kanału wentylacyjnego
Dane techniczne:
- płyta PROMATECT®-L500
- pasma PROMATECT®-H, (mufa)
- przewód wentylacyjny z blachy stalowej
- profil nośny, wymiary wg obliczeń statycznych
- wieszak, pręt gwintowany
Klasa odporności ogniowej: EIS 30 - EIS 120
Aprobata techniczna: ETA-06/0206 PROMATECT-H
Aprobata techniczna: ETA-06/0206 (PL) PROMATECT-H
Aprobata techniczna: ETA-06/0218 PROMATECT-L500
Aprobata techniczna: ETA-06/0218 (PL) PROMATECT-L500
Aprobata techniczna: AT-15-3550/2007
Certyfikat zgodności: ITB-1572/W
Ważne wskazówki:
Przy późniejszym okładaniu kanałów z blachy stalowej należy sprawdzić nośność istniejących zawieszeń, w razie potrzeby należy je zdemontować i zastosować konstrukcje nośne 4 i 5.

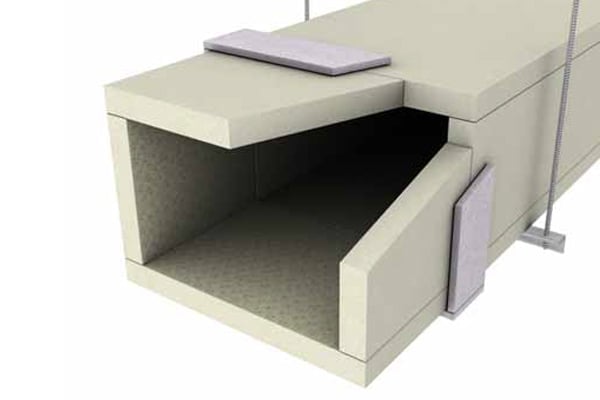

System PROMADUCT®-500, samonośny
Dane techniczne:
- płyta PROMATECT®-L500
- pasmo PROMATECT®-H (mufa)
- profil nośny, wymiary wg statyki
- wieszak, pręt gwintowany
Klasa odporności ogniowej: EIS 30 - EIS 120
Aprobata techniczna: ETA-06/0206 PROMATECT-H
Aprobata techniczna: ETA-06/0206 (PL) PROMATECT-H
Aprobata techniczna: ETA-06/0218 PROMATECT-L500
Aprobata techniczna: ETA-06/0218 (PL) PROMATECT-L500
Aprobata techniczna: AT-15-3550/2007
Certyfikat zgodności: ITB-1572/W
Ważne wskazówki:
Ponieważ długość przewodów PROMADUCT®-500 w przypadku pożaru ulega tylko nieznacznym zmianom, nie jest konieczne stosowanie kompensatorów .
